商品説明

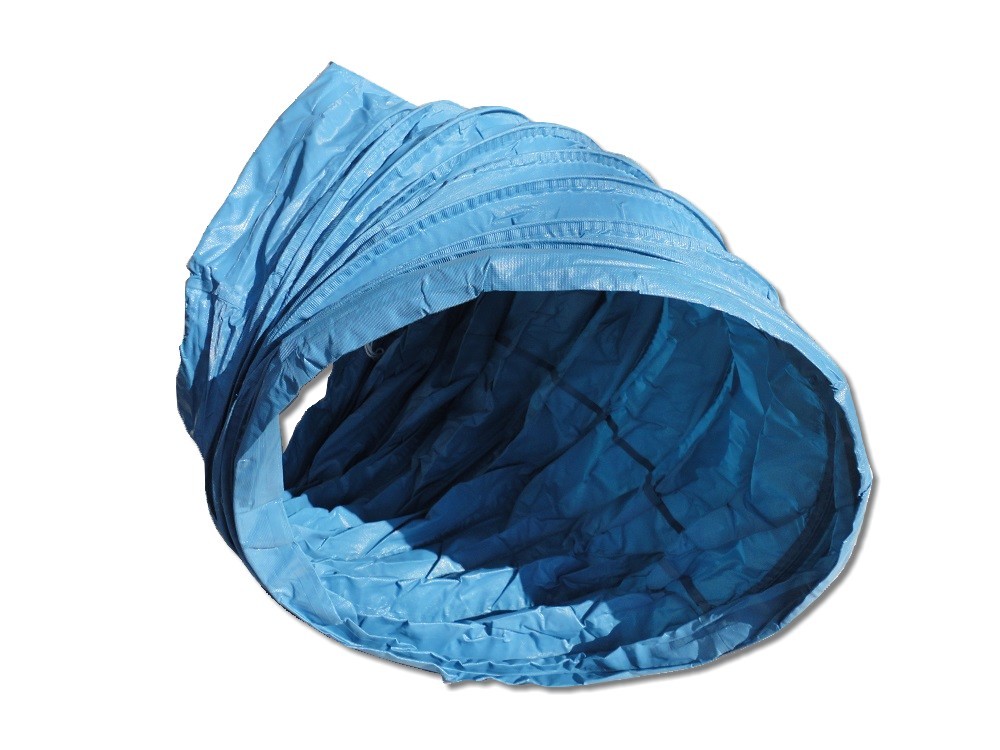

SPA-13 (ストレート)

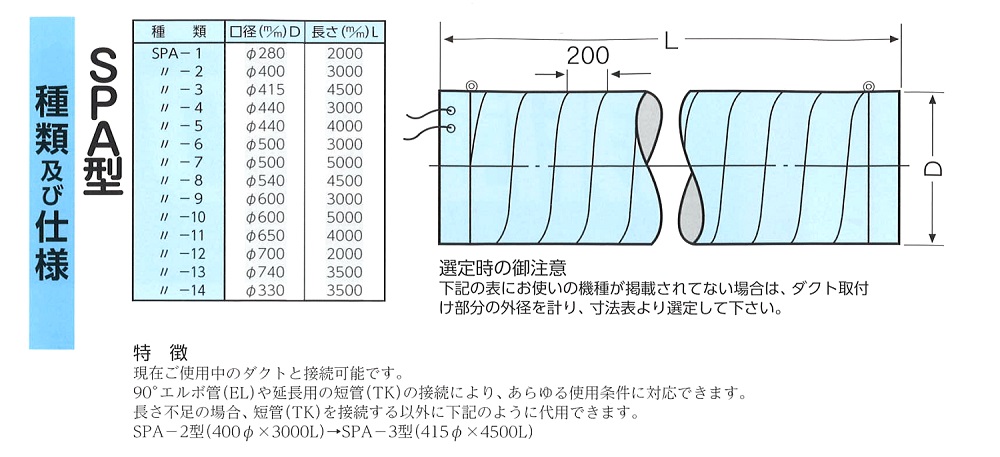

型式 | 寸法(mm)直径×長さ | 排風ダクト適用銘柄(同メーカ製品) |
SPA-13 | 740Φ×3,500㎜ | TK型 1m 740Φ EL型 90° 740Φ |
生地 | ターポリン(材質:塩化ビニール) | |
耐熱温度 | 60° |
他の寸法、ストレート(型式 SPA-1~15)・短管1m(TK型)・90°エルボ(EL型)もございます

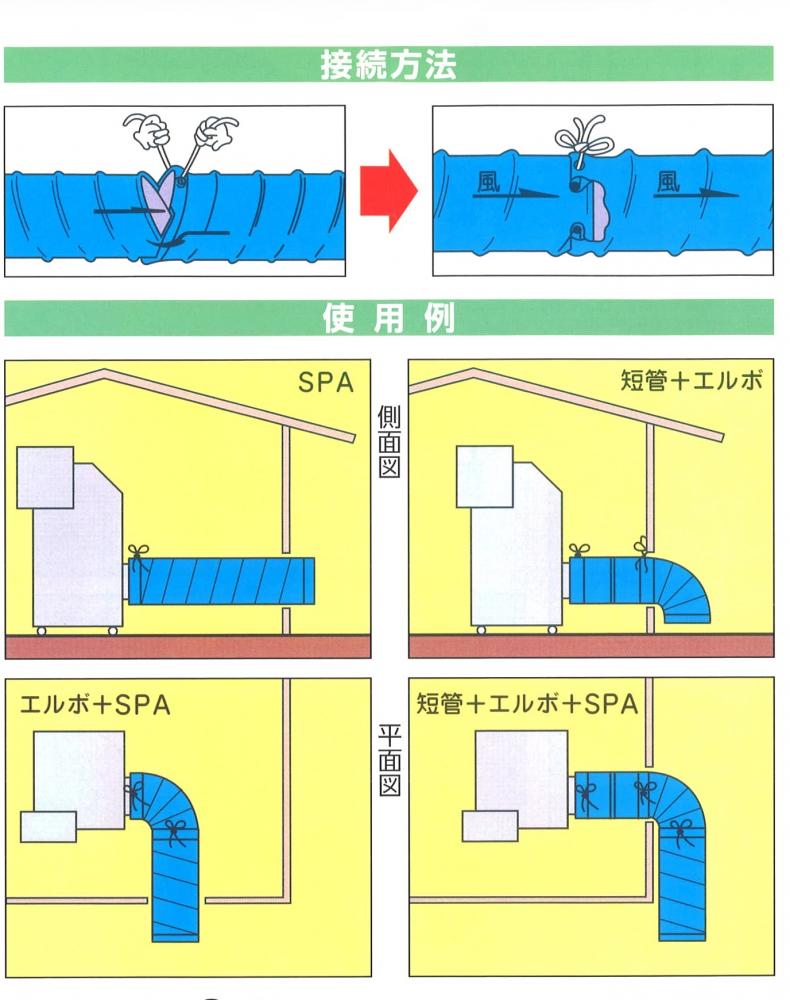

接続方法
・排風ダクト エルボ側の接続部(かぶさりしろ部分)はストレートのものより短くなっています。
隙間をできるだけ開けないため、風を出来るだけ漏らさないためには
排風ダクト 90°エルボに排風ダクト(ストレート)を接続の場合、
同径同士の接続の方がよいのではないかと思います。(排風エルボ740φに排風ダクトストレート740φ)
●排風ダクト ストレートを延長したい場合(ストレートにストレート・ストレートに短管)
・ストレートのかぶさりしろはエルボより広いため、一回り大きい径でも代用可能になります。
同径同士の接続 | 接続可能です。(隙間が少ない風・ゴミが出にくい・隙間が少ない分大きいものより接続しにくい) | 取付手順 | 風の吹いてくる側のダクトの上にかぶさるように取り付けてください。紐で絞り取り付けます。 |
一回り大きい径の接続 | 接続可能です。(絞って接続可能・被せやすいです) | 取付手順 | 風の吹いてくる側に小さい径、延長する方を大きい径にして被せ紐で絞り取り付けます。 より風が抜けないようにします。 |
若干の隙間が開きやすくなります。
差が大きいものになると、より同径同士の接続の方をお勧めいたします。
紐で絞り固定する接続の為、同径同士であっても
まったく隙間からゴミや風が出ないわけではないのですので、ご了承くださいませ。
接続方法
●エルボにストレートまたは短管を接続する場合
・排風ダクト エルボ側の接続部(かぶさりしろ部分)はストレートのものより短くなっています。
隙間をできるだけ開けないため、風を出来るだけ漏らさないためには
排風ダクト 90°エルボに排風ダクト(ストレート)を接続の場合、
同径同士の接続の方がよいのではないかと思います。(排風エルボ500φに排風ダクトストレート500φ)
●排風ダクト ストレートを延長したい場合(ストレートにストレート・ストレートに短管)
・ストレートのかぶさりしろはエルボより広いため、一回り大きい径でも代用可能になります。
同径同士の接続 | 接続可能です。(隙間が少ない風・ゴミが出にくい・隙間が少ない分大きいものより接続しにくい) | 取付手順 | 風の吹いてくる側のダクトの上にかぶさるように取り付けてください。紐で絞り取り付けます。 |
一回り大きい径の接続 | 接続可能です。(絞って接続可能・被せやすいです) | 取付手順 | 風の吹いてくる側に小さい径、延長する方を大きい径にして被せ紐で絞り取り付けます。 より風が抜けないようにします。 |
若干の隙間が開きやすくなります。
紐で絞り固定する接続の為、同径同士であっても
まったく隙間からゴミや風が出ないわけではないのですので、ご了承くださいませ。
この商品に対するご感想をぜひお寄せください。
その他のオススメ商品
米麦 乾燥機専用 排風ダクト SPA-13 (ストレート) 740Φ×3.5m 【1台】
販売価格:¥ 35,420 (税込)
米麦 乾燥機専用 排風ダクト 短管(TK) 1m 740Φ【1台】
販売価格:¥ 14,630 (税込)
米麦 乾燥機専用 排風ダクト 90°エルボ (EL型) 740Φ【1台】
販売価格:¥ 33,990 (税込)
米麦乾燥機専用 排風ダクトです。
特徴
●現在ご使用中のダクトと接続可能です。
●90°エルボ管(EL)や延長用の短管(TK)の接続により、あらゆる使用条件に対応できます。
●収納時、折りたためばコンパクトになります。
●長さ不足の場合、短管(TK)を接続する以外に下記のように代用できます。
SPA-2型(400Φ×3000L)⇒SPA-3型(415Φ×4500L)
●どの排風ダクト(ストレート・短管・エルボ)でも接続部はひもで絞れるようになっております、
※ 1つ大きいサイズで代用する場合、径の差が大きいほど、
少ないものより若干の隙間が開きやすくなります。
紐で絞り固定する接続の為、同径同士であっても
まったく隙間からゴミや風が出ないわけではないのですので、ご了承くださいませ。

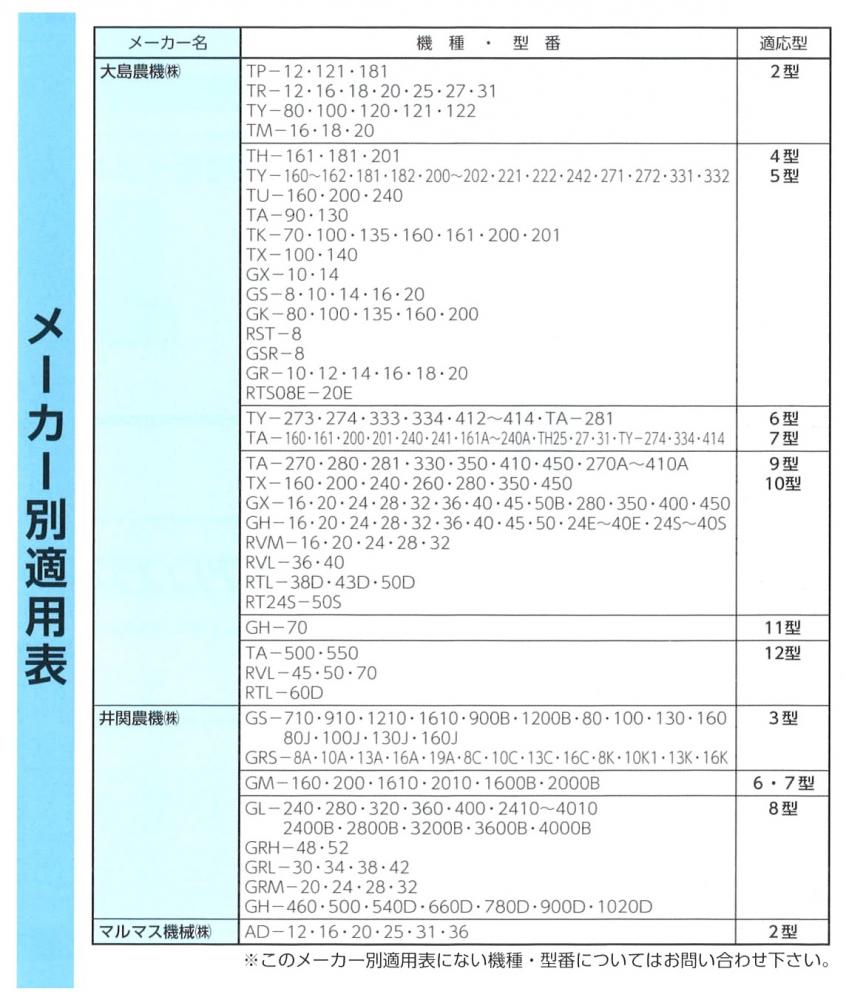

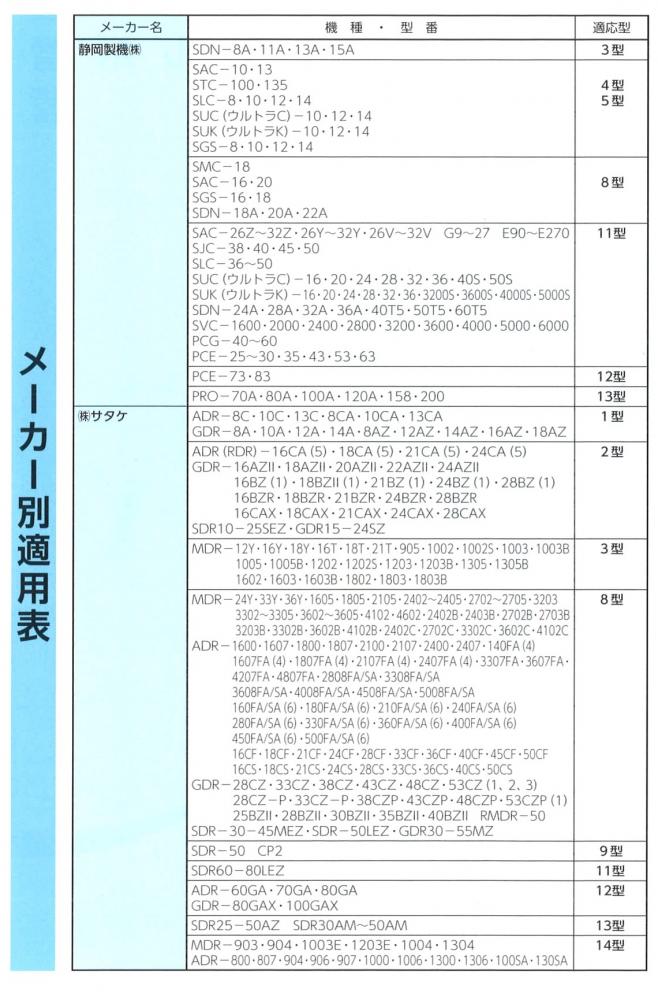

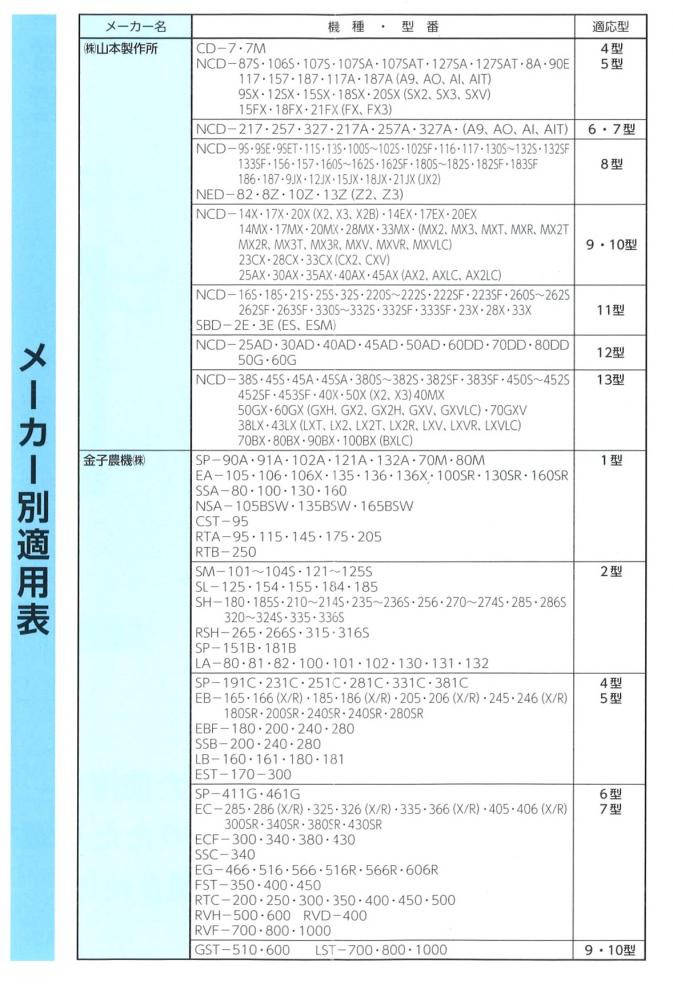

排風ダクト適用銘柄(同メーカー製品)
●TK型 1m 740Φ
●EL型 90° 740Φ
※商品ページの金額は税抜き価格表示となっております
■送料は2台につき 全国一律 1,650円(税込み)です。
※ 沖縄及び離島の場合や一部地域は追加送料がかかる場合があります。
※ こちらの商品ページは 2台 で販売のページになります。
1台ずつのご購入よりも 送料がお得になります。
(同一配送先に限ります。)
1台 ご入り用のお客様は 【 1台 】 の商品ページよりご購入下さい。
※ 他の商品と同梱包できる場合は同梱包いたします。
詳しくは、ご利用ガイドの ■配送について・複数ご購入のお客様 をご確認ください。
